| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | SC-62-H-5,SC-62-H-3A,SC-62-H-4A,SC-62-H-5A |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

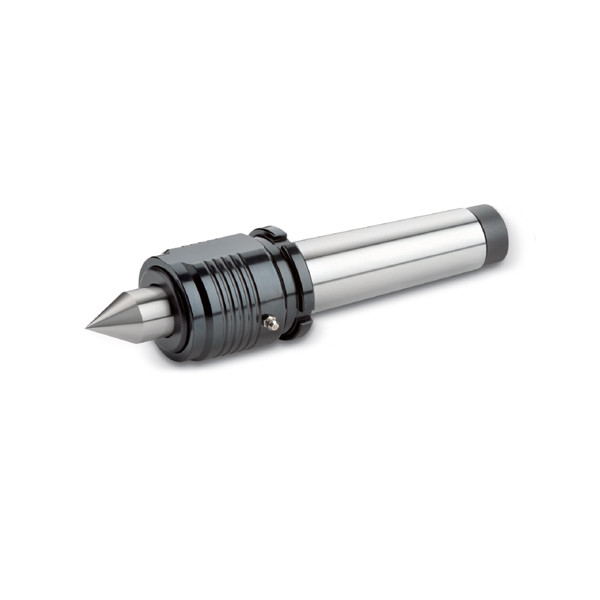

| Tên sản phẩm: | SC-62-A: Trung tâm hoạt động trực tiếp | Vật liệu: | Thép hợp kim |
|---|---|---|---|
| Sử dụng: | Máy tiện tốc độ cao và độ chính xác cao | Tính năng: | Chất lượng cao/Chính xác cao |
| Kích thước: | Tham khảo thông số kỹ thuật | TIR: | Dưới 0,002mm |
| Làm nổi bật: | SC-62-A LIVE CENTER,Trung tâm hoạt động trực tiếp,Trung tâm hoạt động hạng nặng của thép hợp kim |
||
Thương hiệu:NTH
Loại: Dòng trung tâm trực tiếp
Nhiệm vụ: nặng
Ứng dụng: máy quay CNC, máy quay tốc độ cao, máy quay khác
Sử dụng trong công việc: áp dụng cho chiều dài dưới 400 mm trong quá trình xoay stong thông thường
Cấu trúc: Kết hợp vòng bi quả chính xác hai hàng và vòng bi đẩy và vòng bi kim
Thiết bị phụ kiện: Đối với khóa khóa loại SC-62-H-4A/5A:Y
TIR: Ít hơn 0,002mm
Kiểm tra độ chính xác của đầu trung tâm phải ở trạng thái giữ chặt thanh làm việc.
Có mô hình S của loại nhiệm vụ ánh sáng, cùng một thông số kỹ thuật có thể cải thiện vấn đề biến dạng của xử lý mảnh mỏng
(UNIT: mm)
| Mô hình/Specification | A | B | C | D | D1 | G | L | Trung tâm | Tối đa. |
Tối đa. tải |
Max. trục lực đẩy |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399(MT5) | 239 | 60° | 4,000rpm | 1430kg | 2700kg |
| SC-62-H-3A | 48 | 116 | 5 | 62 | 31.2 | 23.825 ((MT3) | 224 | 60° | 4,000rpm | 1430kg | 2700kg |
| SC-62-H-4A | 48 | 116 | 5 | 62 | 31.2 | 31.267 ((MT4) | 224 | 60° | 4,000rpm | 1430kg | 2700kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399(MT5) | 254 | 60° | 4,000rpm | 1430kg | 2700kg |
Nhận xét
1Đối với dầu bôi trơn, SKF-LGMT2 được chỉ định, những loại khác không được phép
2Nếu chữ "A" ở phía sau tên mô hình ở giữa, nó chỉ ra một cái nốt được gắn.
3"Về dữ liệu lực phóng xạ, vui lòng tham khảo trọng lượng và lực gia công.
4, nếu "A" là phía sau tên đầu trung tâm có thể thay thế, nó biểu thị đầu là chiều dài mở rộng.
5"Về dữ liệu lực trục, vui lòng tham khảo dữ liệu áp suất thủy lực của đuôi.
6Đối với trung tâm sống, dầu bôi trơn SKF được chỉ định, nó chống nước.
7Lệnh tùy chỉnh có thể được chấp nhận.
8, Tùy thuộc vào những thay đổi kỹ thuật.
