| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH Cooperated Brand |
| Chứng nhận: | CE |
| Số mô hình: | NB-306A5, NB-208A6, NB-210A8, NB-310A8, NB-212A8, NB-212A11, v.v. |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | Có 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

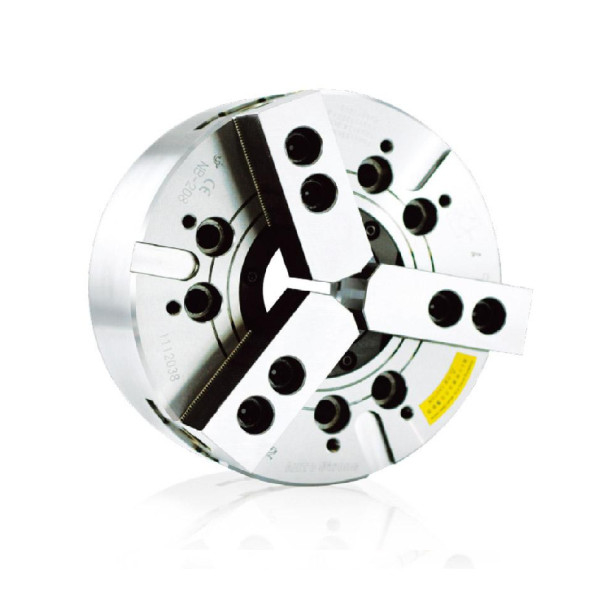

| Tên sản phẩm: | NB-200A 3 JAW EXTRA LỚN QUA XE ĐIỆN LỖ | Vật liệu: | Thép đúc |
|---|---|---|---|
| Sử dụng: | kẹp / vật cố định | Tính năng: | Độ chính xác cao / Chất lượng cao |
| Kích thước: | Tham khảo thông số kỹ thuật | Dịch vụ: | OEM/ODM là chấp nhận được |
| Làm nổi bật: | 3 Thanh Trực Chuyện,Cụ thể |
||
Thương hiệu:NTH
Mở lớn hơn: lỗ lớn trong chuck loại nêm được vận hành bằng điện.
20% lỗ lớn: tốc độ cao hơn khoảng 20%, lực nắm bắt cao hơn và lỗ lớn hơn so với chuck thông thường.
Bộ điều hợp cho trục A2 ((DIN 55026)
Dễ lắp đặt.
Có thể được trang bị bộ cho ăn tự động để tăng năng suất.
Có thể được trang bị bộ đo đằng sau.
Có thể thay thế cho các thương hiệu Nhật Bản.
Các hạt kéo có thể tùy chỉnh. ((tham khảo với bán hàng)
Sản phẩm tiêu chuẩn 6 ~ 10 "được làm bằng thép hợp kim cường độ cao SCM440 từ Nhật Bản
Bề mặt trượt, hàm chính và các bộ phận bên trong đang cứng và nghiền.
| Mô hình/kích thước |
Qua. Chỗ Dia. |
Piston Đột quỵ |
Vết phổi hàm Dia. |
Tắt tối đa lực |
Max Gripping Lực lượng |
Tối đa hoạt động áp suất thủy lực |
RPM tối đa (rpm) |
| NB-306A5 | Ø52 | 12 | 5.4 | 2243 | 5812 | 18.4 | 6000 |
| NB-208A6 | Ø66 | 16 | 7.4 | 3558 | 9075 | 20.5 | 5000 |
| NB-210A8 | Ø78 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 |
| NB-310A8 | Ø81 | 19 | 8.8 | 4976 | 12848 | 31.5 | 4500 |
| NB-212A8 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-212A11 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-215A15 | Ø142 | 23 | 10.6 | 7240 | 18355 | 25.5 | 2500 |
| NB-218A15 | Ø166.5 | 23 | 10.6 | 7240 | 18355 | 25.5 | 200 |
| Mô hình/kích thước | Trọng lượng (kg) |
Trọng lực I ((kg‧m2) |
Khớp nhau xi lanh |
HJ phù hợp | SJ phù hợp |
Tối lượng quá mức. |
| NB-306A5 | 14 | 0.06 | M1552 | HJ06 | HC06 | Ø20-Ø170 |
| NB-208A6 | 24 | 0.14 | M1868 | HJ08 | HC08 | Ø26-Ø210 |
| NB-210A8 | 37.4 | 0.4 | M1878 | HJ10 | HC10 | Ø36-Ø254 |
| NB-310A8 | 36.4 | 0.33 | MK1881 | HJ10 | HC10 | Ø37-Ø254 |
| NB-212A8 | 72.2 | 1.04 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-212A11 | 65 | 0.95 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-215A15 | 130 | 3 | M2816 | HJ15 | HC15 | Ø59-Ø405 |
| NB-218A15 | 161 | 4.77 | M2816 | HJ15 | HC15 | Ø78-Ø457 |
|
Mô hình/kích thước |
A | B | C(H6) | D | E | F | G | H | J | K | L | M | Nmax. | Omax. | Omin. |
| NB-306A5 | 170 | 91 | 140 | 20 | 15 | 82.563 | 116 | 104.78 | 14.5 | 6xM10 | 52 | 5 | 37 | 18.25 | 9.25 |
| NB-208A6 | 210 | 103 | 170 | 25 | 17 | 106.38 | 150 | 133.35 | 19.5 | 6xM12 | 66 | 5 | 45.7 | 23.75 | 11.75 |
| NB-210A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6xM16 | 78 | 5 | 53 | 33.75 | 14.25 |
| NB-310A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6xM16 | 81 | 5 | 54 | 32.25 | 14.25 |
| NB-212A8 | 315 | 145 | 300 | 30 | 33 | 139.72 | 235 | 171.45 | 24 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-212A11 | 315 | 134 | 300 | 30 | 22 | 196.87 | 260 | 235 | 28 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-215A15 | 405 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 142 | 6 | 93.5 | 45.25 | 15.25 |
| NB-218A15 | 457 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 166.5 | 6 | 102 | 63.25 | 18.25 |
|
Mô hình/kích thước |
Pmax. | Pmin. | Q | R | S | T | Umax. | V | W | X | X2 | X3 | X4 | Hình minh họa |
| NB-306A5 | 26 | 14 | 2 | 12 | 20 | 31 | M60x2 | 3xM6 | 65 | 16 | 36 | 65 | M8 | Hình 1 |
| NB-208A6 | 31.5 | 15.5 | 2 | 14 | 20 | 35 | M74x2 | 3xM6 | 80 | 16 | 45 | 80 | M8 | Hình 1 |
| NB-210A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M87x2 | 3xM8 | 94 | 16 | 60 | 102 | M10 | Hình 1 |
| NB-310A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M90x2 | 3xM8 | 97 | 16 | 60 | 102 | M10 | Hình 1 |
| NB-212A8 | 53 | 30 | 2 | 21 | 28 | 50 | M135x2 | 6xM16 | 143 | 20 | 60 | 138 | M10 | Hình 2 |
| NB-212A11 | 42 | 19 | 2 | 21 | 28 | 50 | M135x2 | 3xM10 | 143 | 20 | 60 | 138 | M10 | Hình 2 |
| NB-215A15 | 34 | 11 | 5 | 22 | 43 | 62 | M155x2 | 3xM12 | 164 | 20 | 80 | 160 | M12 | Hình 1 |
| NB-218A15 | 34 | 11 | 5 | 22 | 43 | 62 | M180x3 | 3xM12 | 189 | 20 | 100 | 160 | M12 | Hình 1 |
Lưu ý: Có thể thay đổi công nghệ mà không cần thông báo trước;
Các yêu cầu phi chuẩn có thể được thực hiện.
