| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | SC-63-M-3A,SC-63-M-4A,SC-63-M-5A |
| Tài liệu: | SC-63.pdf |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

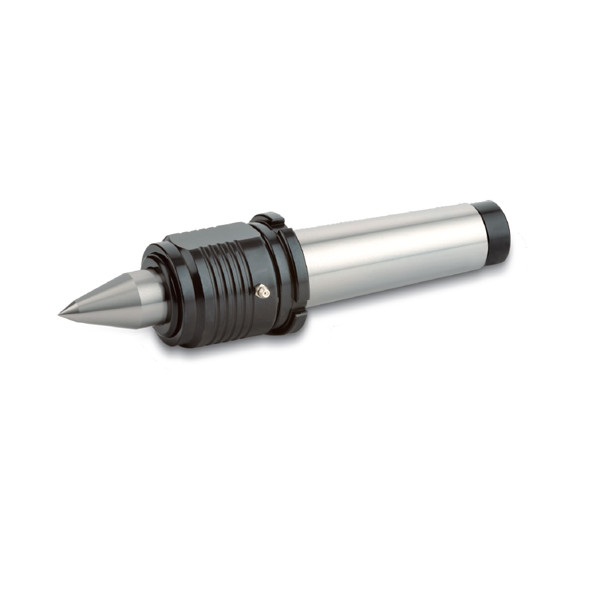

| Tên sản phẩm: | SC-63-A ĐÁY ĐÁY LONG NOSE LIVE CENTER | Vật liệu: | Thép hợp kim |
|---|---|---|---|
| Sử dụng: | Máy tiện tốc độ cao và độ chính xác cao | Tính năng: | Chất lượng cao/Chính xác cao |
| Kích thước: | Tham khảo thông số kỹ thuật | TIR: | Dưới 0,002mm |
| Làm nổi bật: | Trung tâm sống mũi dài.,Long Nose LIVE CENTER |
||
Thương hiệu:NTH
Loại: Dòng trung tâm trực tiếp
Công suất: Trung bình
Ứng dụng máy quay CNC, máy quay tốc độ cao và máy quay khác.
Sử dụng làm việc Áp dụng cho quá trình xoay thông thường có chiều dài dưới 400 mm và quá trình xoay mảnh làm việc mỏng.
Cấu trúc Trọng tải tâm và trọng tải trục được thiết kế riêng biệt.
Phụ kiện cho SC-63-M-3A/4A/5A, loại khóa Y
TIR Ít hơn 0,002mm
Kiểm tra độ chính xác của đầu trung tâm phải ở trạng thái giữ chặt thanh làm việc.
(đơn vị: mm)
| Mô hình/Specification | A | B | C | D | D1 | G | d | L | Trung tâm |
Max. RPM |
Tối đa. Trọng lượng |
Max.Axial TrustFlợn |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825 ((MT3) | 12 | 214 | 60° | 4500 vòng/phút | 1,200kg | 1,800kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267 ((MT4) | 12 | 235 | 60° | 4500 vòng/phút | 1,300kg | 2,200kg |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399(MT5) | 12 | 262 | 60° | 4500 vòng/phút | 1,400kg | 2,300kg |
Nhận xét
1Đối với dầu bôi trơn, SKF-LGMT2 được chỉ định, những loại khác không được phép
2Nếu chữ "A" ở phía sau tên mô hình ở giữa, nó chỉ ra một cái nốt được gắn.
3"Về dữ liệu lực phóng xạ, vui lòng tham khảo trọng lượng và lực gia công.
4, nếu "A" là phía sau tên đầu trung tâm có thể thay thế, nó biểu thị đầu là chiều dài mở rộng.
5"Về dữ liệu lực trục, vui lòng tham khảo dữ liệu áp suất thủy lực của đuôi.
6Đối với trung tâm sống, dầu bôi trơn SKF được chỉ định, nó chống nước.
7Lệnh tùy chỉnh có thể được chấp nhận.
8, Tùy thuộc vào những thay đổi kỹ thuật.
