| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | Có 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

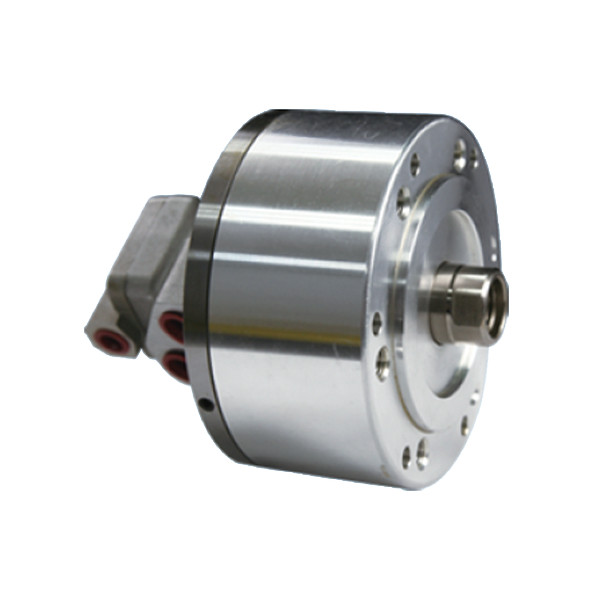

| Tên sản phẩm: | SNK ROTARY HYDRAULIC CYLINDER | Sử dụng: | Mâm cặp dẫn động làm việc |
|---|---|---|---|
| Tính năng: | Nhẹ/Độ chính xác cao/Ổn định/Chất lượng cao | Kích thước: | Tham khảo thông số kỹ thuật |
| Dịch vụ: | ODM/OEM có sẵn | ||
| Làm nổi bật: | Máy xăng thủy lực quay,SNK-R ROTARY HYDRAULIC CYLINDER,SNK-R Hydraulic Rotary Cylinder |
||
Chi tiết sản phẩm
Thương hiệu:NTH
Mô hình: SNK-R
Các xi lanh xoay là loại hình ngắn, trọng lượng nhẹ và tốc độ xoay cao.
Nó có thể được gắn từ phía trước hoặc phía sau.
Cổng thoát nước nên được kết nối độc lập với bể dầu để tránh áp lực ngược.
Van kiểm tra an toàn và van giảm áp được xây dựng trong xi lanh.
Danh mục sản xuất:Bảng dữ liệu SNK-R.pdf
(đơn vị: mm)
| 规格 Thông số kỹ thuật 型号 Mô hình |
tích tích tích tích Vùng bơm cm2 押侧 Extend |
tích tích tích tích Vùng bơm cm2 拉侧 Kéo lại |
活塞行程 Động lực của piston mm |
Tốc độ quay tối đa. RPM tối đa |
áp suất sử dụng tối đa Tăng áp suất hoạt động Mpa ((kgf/cm2) |
惯性矩 Tôi... kg*m2 |
trọng lượng Trọng lượng kg |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Thông số kỹ thuật 型号 Mô hình |
A | B | C | D1 | D2 | E H7 | F |
G Tối đa |
G Khoảng phút |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20×2.5 | 6~M8×16 | M8 × 60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20×2.5 | 6~M10×20 | M8 × 75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24×3.0 | 6~M12×20 | M8 × 85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30×3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×4.0 | 12~M16×30 | M10 × 125 | 21 | 37 | 60 | 86 |
Các yêu cầu phi chuẩn có thể được thực hiện.
