| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | Sê-ri S-RE |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | Có 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

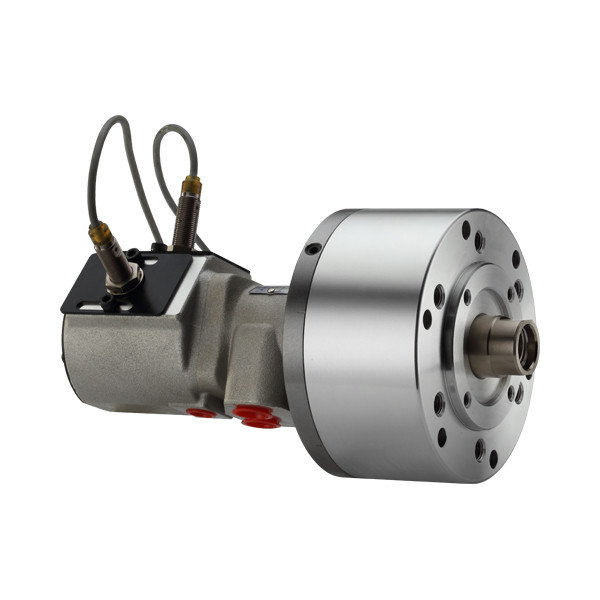

| Tên sản phẩm: | Xi lanh thủy lực quay S-re với sự an toàn và phát hiện | Sử dụng: | Mâm cặp dẫn động làm việc |
|---|---|---|---|
| Tính năng: | Nhẹ/Độ chính xác cao/Ổn định/Chất lượng cao | Kích thước: | Tham khảo thông số kỹ thuật |
| Dịch vụ: | ODM/OEM có sẵn | ||
| Làm nổi bật: | S-RE ROTARY HYDRAULIC CYLINDER,Khám phá ĐUỐC ĐUỐC ĐUỐC ĐUỐC,An toàn ĐUỐN ĐUỐN ĐUỐN ĐUỐN ĐUỐN |
||
Chi tiết sản phẩm
Thương hiệu:NTH
Các xi lanh xoay là loại hình ngắn, trọng lượng nhẹ và tốc độ xoay cao.
Nó có thể làm việc với công tắc gần quyến, nó ư dễ dàng để điều chỉnh các đột quỵ và kiểm tra nếu các đột quỵ của xi lanh piston là OK hay không. Nó có thể làm việc với công tắc gần quyến,chuyển đổi được loại trừ trong phụ kiện và cần mua riêng lẻ, Nó được áp dụng để kiểm tra xem nhịp điệu xi lanh có cần thiết hay không.
Van kiểm tra an toàn và van giảm áp được xây dựng trong xi lanh.
Nó có thể được gắn từ phía trước hoặc phía sau.
Cổng thoát nước nên được kết nối độc lập với bể dầu để tránh áp lực ngược.
Dòng sản xuất Download:Bảng dữ liệu S-RE.pdf
(đơn vị: mm)
| 规格 Thông số kỹ thuật 型号 Mô hình |
tích tích tích tích Vùng bơm cm2 押侧 Extend |
tích tích tích tích Vùng bơm cm2 拉侧 Kéo lại |
活塞行程 Động lực của piston mm |
Tốc độ quay tối đa. RPM tối đa |
áp suất sử dụng tối đa Tăng áp suất hoạt động Mpa ((kgf/cm2) |
惯性矩 Tôi... kg*m2 |
trọng lượng Trọng lượng kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Thông số kỹ thuật 型号 Mô hình |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×2.5 | 6~M8×16 | M8 × 60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×2.5 | 6~M10×20 | M8 × 75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24×3.0 | 6~M12×20 | M8 × 85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30×3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12~M16×30 | M10 × 125 | 21 | 37 | 60 |
Lưu ý: Có thể thay đổi công nghệ mà không cần thông báo trước;
Các yêu cầu phi chuẩn có thể được thực hiện.
