| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | dòng PL |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | Có 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

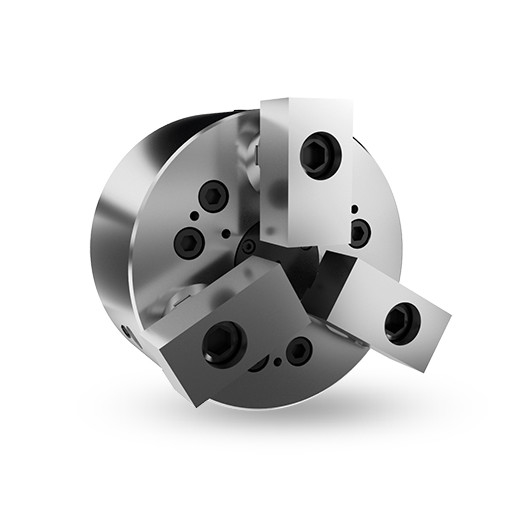

| Tên sản phẩm: | PL kéo lại năng lượng Chucks | Vật liệu: | Thép giả |
|---|---|---|---|
| Sử dụng: | kẹp / vật cố định | Tính năng: | Độ chính xác cao / Chất lượng cao |
| Kích thước: | Tham khảo thông số kỹ thuật | Dịch vụ: | OEM/ODM là chấp nhận được |
| Làm nổi bật: | PL kéo lại năng lượng Chucks,Đánh lùi đằng sau,PL PULL BACK CHUCK |
||
Chữ hiệu kéo trở lại của nắm bắt quang sẽ dẫn đến hầu như không có mảnh làm việc nâng di dời;OMATEI kéo trở lại Power Chucka là lý tưởng cho machining đúc và rèn các bộ phận;
Bằng cách nhấn phần làm việc được nắm vào bề mặt, Chuck lực kéo trở lại của OMATEI phù hợp với gia công nặng.
Máy đẩy chuck với cấu trúc hình trụ bền và đảm bảo khả năng lặp lại nắm giữ cao.
Các tính năng tự tập trung và kéo trở lại chính xác là đủ cho các yêu cầu gia công điều khiển chiều dài chính xác.
Các thành phần tùy chọn có thể được chọn để phát hiện vị trí đúng trên máy tải tự động.
Danh mục sản xuất tải về:PL PULL BACK POWER CHUCKS.pdf
(Đơn vị kích thước: mm)
| Thông số kỹ thuật | Động lực của máy ép mm |
Đột quỵ hàm Dia. mm |
RPM tối đa | Max.pull lực kgf ((KN) |
Lực kéo tối đa CN |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480(44) | 7240(71) |
| Thông số kỹ thuật | Max.Oil pressure kgf/cm2 ((Mpa) |
Trọng lượng Kg |
Xăng phù hợp | Phạm vi nắm bắt mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125 ((S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125 ((S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150 ((S-150R) | Ø50-Ø304 |
| Thông số kỹ thuật/Mô hình | A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Thông số kỹ thuật/Mô hình | Tôi... | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
| PL-06 | - | 6-M10 × 1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16 × 2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2,5P |
| PL-10 | 32 | 6-M16 × 2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24 × 3P |
| PL-12 | 36 | 6-M16 × 2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27 × 3P |
Lưu ý: Có thể thay đổi công nghệ mà không cần thông báo trước;
Các yêu cầu phi chuẩn có thể được thực hiện.
