| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | Sê -ri 3Q |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | Có 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |

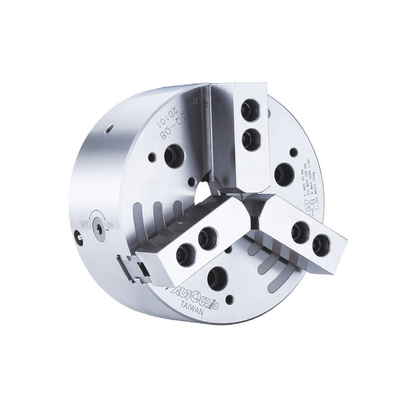

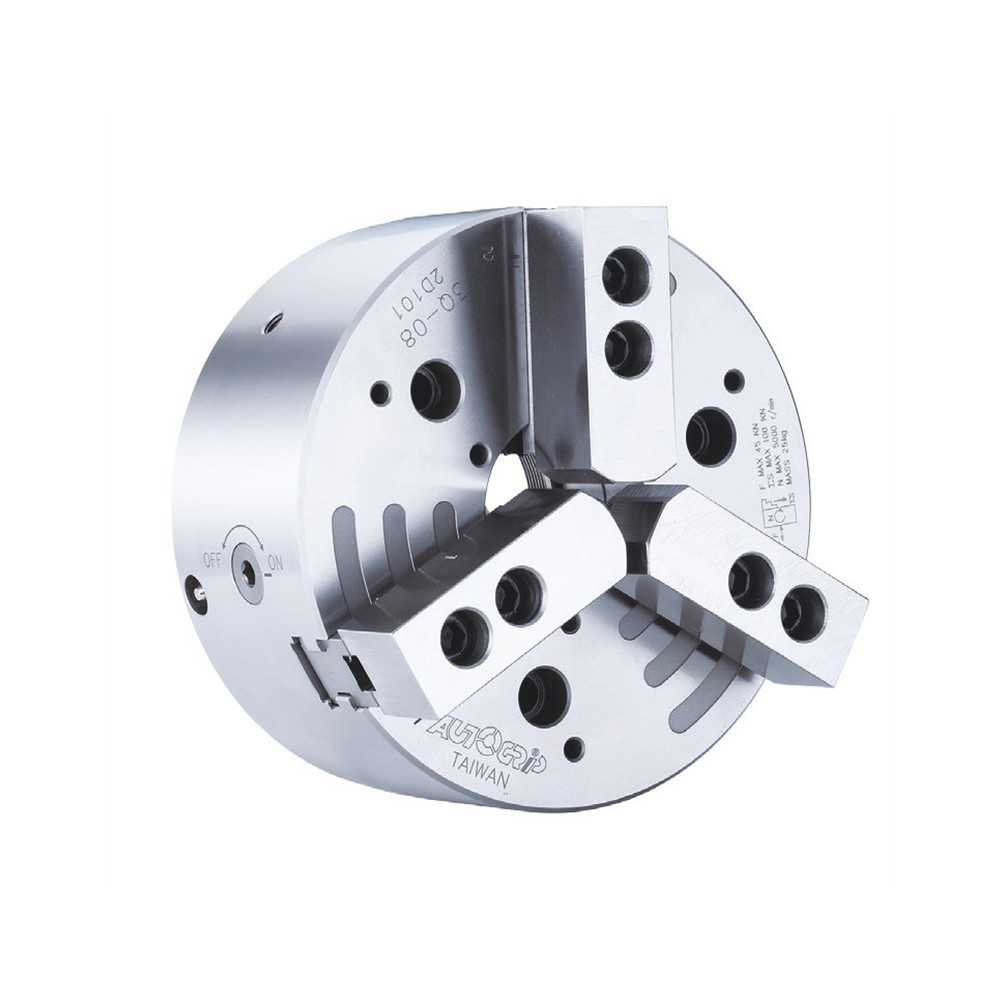

| Tên sản phẩm: | 3Q Chuck thay đổi hàm nhanh | Vật liệu: | Thép giả |
|---|---|---|---|
| Sử dụng: | kẹp / vật cố định | Tính năng: | Độ chính xác cao / Chất lượng cao |
| Kích thước: | Tham khảo thông số kỹ thuật | Dịch vụ: | OEM/ODM là chấp nhận được |
| Làm nổi bật: | Đơn giản là một cái gì đó.,3Q QUICK JAW CHANGE CHUCK |
||
Chi tiết sản phẩm
Thương hiệu:NTH
Thời gian thay đổi ngắn nhất cho hàm mềm, đó là độ chính xác lặp lại cao.
Độ cứng cao và độ chính xác lặp lại cao
Đối với hệ thống an toàn mà hàm chủ sẽ hoàn thành trở lại khi hàm cơ sở và serration phù hợp đúng cách.
(Đơn vị kích thước: mm)
| Mô hình |
Máy bơm đột quỵ(mm) |
Vết phổi hàm (Dia.) ((mm) |
Chucking Dia. Max. |
Chucking Dia. Min.(mm) |
Max. D.B. kéo kN(kgf) |
Tối đa. Lực kN (kgf) |
| 3Q-08A6 | 16 | 7.5 | 210 | 23 | 45.0(4590) | 82.0(8360) |
| 3Q-10A8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 115.0(11270) |
| 3Q-12A8 | 23 | 10.6 | 315 | 47 | 81.0(8259) | 165.0(16825) |
|
Mô hình |
Tốc độ tối đa phút-1(rpm) |
Trọng lực kg·m2 |
Trọng lượng (kg) |
Trọng lượng (kg) Adapter bao gồm |
Khớp nhau Cyl. |
Áp suất tối đa MPa (kgf/cm)2) |
| 3Q-08A6 | 5000 | 0.15 | 24.5 | 26.0 | TK-1068 | 3.1 ((31) |
| 3Q-10A8 | 4500 | 0.41 | 44.0 | 46.0 | TK-A1287 | 2.8(28) |
| 3Q-12A8 | 3500 | 0.96 | 73.0 | 75.0 | TK-1511 | 2.4 ((25) |
| Mô hình | A | B | B | C | D | D1 | D2 | E | E1 | F |
G Tối đa. |
G Tối đa. |
G phút. |
G phút. |
H | J |
| 3Q-08A6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | - Một.5 | 15.5 | 20 | 30 |
| 3Q-10A8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | - Mười.5 | 7.5 | 39 | 45 |
| 3Q-12A8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | -14.5 | 3.5 | 42 | 50 |
| Mô hình | J1 | K tối đa. | L | L1 | L1 | M | N | P | Q | Rmax. | R min. | S | T | U | V | W |
| 3Q-08A6 | 98 | M75x2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 20.8~44.8 | 17.1~41.1 | 35 | 14 | M6 | 264 | 80 |
| 3Q-10A8 | 115 | M90x2 | M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 21.1~52.8 | 16.7~48.2 | 40 | 16 | M8 | 312 | 100 |
| 3Q-12A8 | 140 | M115x2 | M16 | 22 | 24 | 50 | 111 | 30 | 57 | 34.1~70.1 | 28.8~64.8 | 50 | 21 | M8 | 360 | 130 |
Nhận xét:
Kích thước và thông số kỹ thuật của 3Q-A nằm trong dữ liệu màu đỏ.
Có thể thay đổi công nghệ mà không cần thông báo trước
Các yêu cầu phi tiêu chuẩn có thể được thực hiện
