| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NTH |
| Chứng nhận: | CE |
| Số mô hình: | Dòng AP |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói hàng tốt và chắc chắn phù hợp cho vận chuyển đường biển và đường hàng không |
| Thời gian giao hàng: | Có 3 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | 1000 bộ/M |
| Tên sản phẩm: | AP LARGE THROUGH-HOLE AIR CHUCK (1) | Vật liệu: | Thép giả |
|---|---|---|---|
| Sử dụng: | Nắm bắt / vật cố định | Tính năng: | Độ chính xác cao / Chất lượng cao |
| Kích thước: | Tham khảo thông số kỹ thuật | Dịch vụ: | OEM/ODM là chấp nhận được |
| Làm nổi bật: | AP LARGE AIR CHUCK,AP LARGE FIXTURE Không khí,AP LARGE HOLE AIR CHUCK |
||
Chi tiết sản phẩm
Thương hiệu:NTH

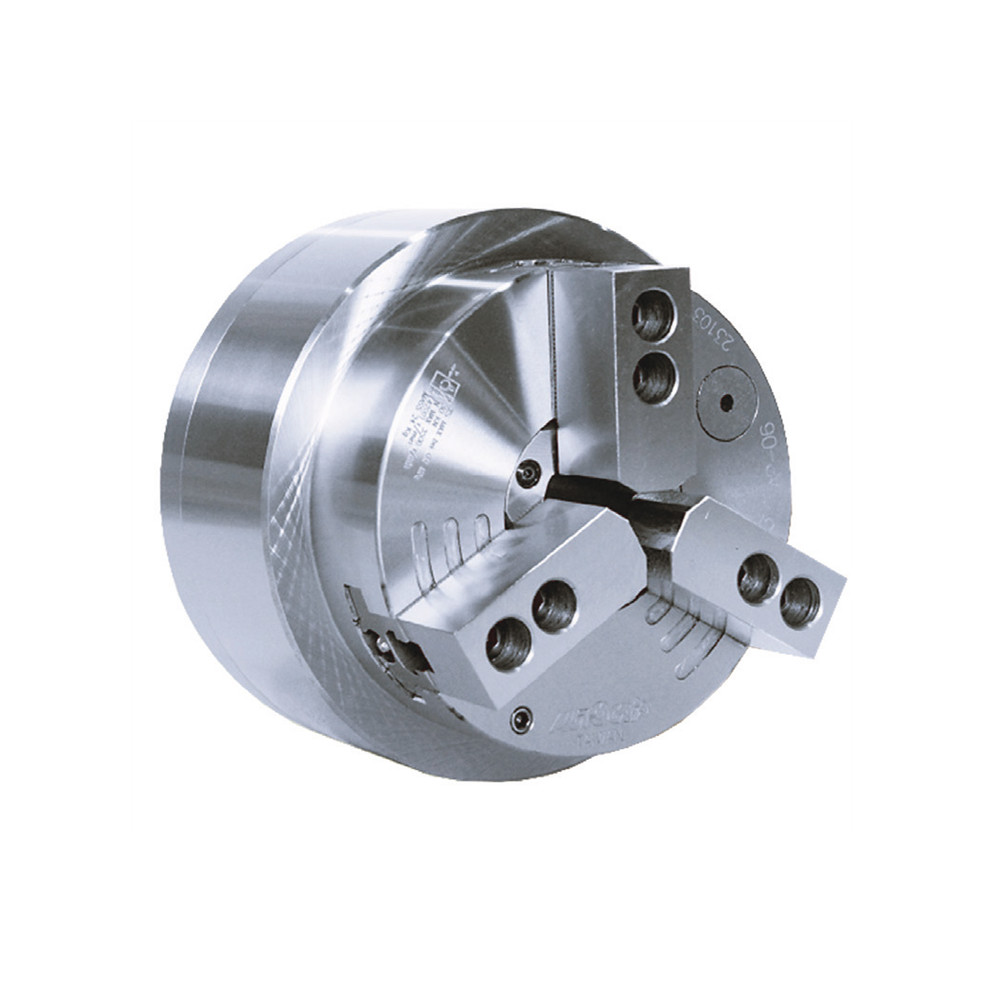

Chuck năng lượng hàm 3 lỗ lớn với xi lanh khí.
Hệ thống cung cấp không khí bằng sáng chế, nó dễ dàng để cài đặt và duy trì. Không có vấn đề mài mòn của vòng niêm phong truyền thống. Chi phí bảo trì và thời gian có thể được tiết kiệm.
(Đơn vị kích thước: mm)
|
Mô hình |
Thru-hole Dia. |
Đột quỵ hàm (Dia.) |
Bỏ Dia đi. (mm). |
Chucking Dia. (mm) |
Áp suất tối đa |
| AP-52A6 | 52 | 5.9 | 170 | 15 | 0.6 ((6.1) |
| AP-66A6 | 66 | 7.6 | 215 | 24 | 0.6 ((6.1) |
| AP-86A8 | 86 | 8.9 | 268 | 43 | 0.6 ((6.1) |
| AP-115A8 | 115 | 10.6 | 330 | 55 | 0.6 ((6.1) |
|
Mô hình |
Max. clamp force kN (kgf) |
Tốc độ tối đa Min-1 ((r.p.m.) |
Trọng lực kg‧m2
|
Trọng lượng (kg) |
Trọng lượng (kg) Adapter bao gồm |
Tiêu thụ không khí |
| AP-52A6 | 40.4 ((4118) | 4200 | 0.2 | 26 | 27 | 3.1 |
| AP-66A6 | 51.0(5185) | 3500 | 0.4 | 38 | 39 | 5.1 |
| AP-86A8 | 76.0(7723) | 3200 | 0.7 | 58 | 60 | 8.7 |
| AP-115A8 | 80.0(8155) | 3000 | 1.7 | 92 | 95 | 12 |
| Mô hình | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-52A6 | 235 | 121/140 | 170 | 215 | 106.38 | 6.5 | 19 | 52 | 21.5 | 58.5 | 170 | 2 | 6~M10 | 15 | 18 |
| AP-66A6 | 265 | 134/153 | 170 | 245 | 106.38 | 6.5 | 19 | 66 | 21.5 | 65 | 215 | 2 | 6~M10 | 16 | 18 |
| AP-86A8 | 315 | 142/169 | 220 | 295 | 139.72 | 6.5 | 27 | 86 | 21.5 | 67 | 268 | 2 | 6~M10 | 16 | 24 |
| AP-115A8 | 370 | 154/181 | 220 | 350 | 139.72 | 6.5 | 27 | 115 | 21.5 | 69 | 330 | 2 | 6~M10 | 16 | 24 |
| Mô hình | M | N | P | Tối đa. | Qmin. | Rmax. | R min. | S | T | U | V |
| AP-52A6 | 37 | 73 | 20 | 21.2 | 9.2 | 38 | 35.1 | 31 | 12 | 145.5 | 6~M12 |
| AP-66A6 | 38 | 95 | 25 | 23.7 | 8.7 | 50.2 | 46.4 | 35 | 14 | 159.5 | 6~M12 |
| AP-86A8 | 43 | 110 | 30 | 32.2 | 12.7 | 62.2 | 57.8 | 40 | 16 | 184.5 | 6~M16 |
| AP-115A8 | 51 | 130 | 30 | 44.7 | 14.7 | 77 | 71.7 | 50 | 21 | 212 | 6~M16 |
Nhận xét:
Kích thước và thông số kỹ thuật của 3Q-A nằm trong dữ liệu màu đỏ.
Có thể thay đổi công nghệ mà không cần thông báo trước
Các yêu cầu phi tiêu chuẩn có thể được thực hiện
