| Tên sản phẩm: | Rap pneumatic rotary muck | Vật liệu: | Thép giả |
|---|---|---|---|
| Sử dụng: | Nắm bắt / vật cố định | Tính năng: | Độ chính xác cao / Chất lượng cao |
| Kích thước: | Tham khảo thông số kỹ thuật | Dịch vụ: | OEM/ODM là chấp nhận được |
| Làm nổi bật: | Thiết bị đệm quay khí nén,Thép đúc khí nén quay chuck,Chalk quay khí nén |
||
Chi tiết sản phẩm
Thương hiệu:NTH

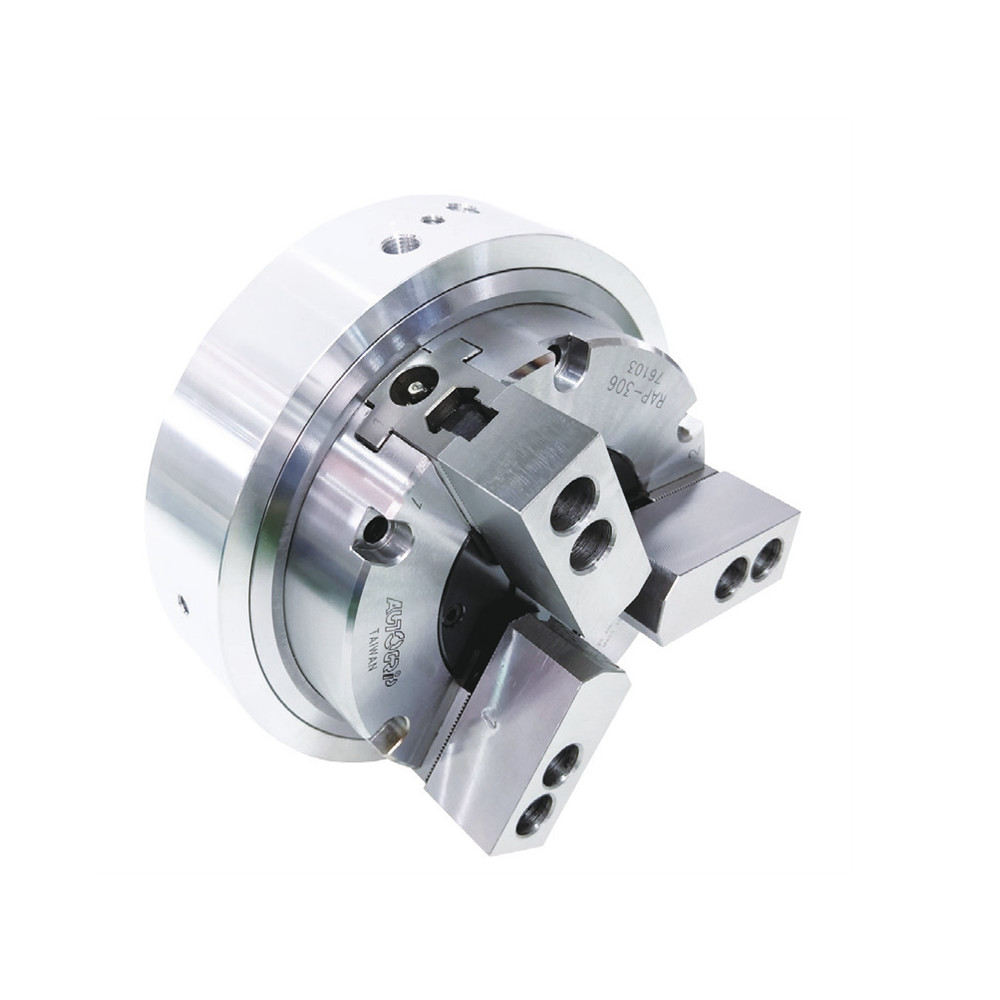

Chuck xoay với xi lanh khí áp lực, thiết kế nhỏ gọn, phù hợp với gia công nhẹ. tương thích với hàm mềm hoặc hàm cứng tiêu chuẩn.
Có thể được lắp đặt trên một bàn xoay để indexing gia công.
Chăm sóc chống bụi và cắt chip.
Bề mặt phù hợp của tất cả các bộ phận cứng, nghiền và bôi trơn trực tiếp.
Lưu ý: Để vượt qua lực ma sát giữa vòng distributor và thân chuck, mô-men xoay của bàn xoay phải cao hơn yêu cầu được hiển thị trong bảng.
(Đơn vị kích thước: mm)
|
Mô hình |
Vết phổi hàm (Dia.) (mm) |
Chucking Dia. |
Chucking Dia. |
Max. clamp force kN (kgf) (Bản khí ở 6,0kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Mô hình |
Áp suất tối đa (kgf/cm2) |
(rpm) Tốc độ tối đa. |
Máy quay tối đa Khả năng phản kháng và mô-men xoắn |
6.0kgf/cm2) AirConsumption Lit |
Trọng lượng (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Mô hình | A | B | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Mô hình | L | L1 | M | N | P | Q tối đa | Q min | R max | R phút | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Có thể thay đổi công nghệ mà không cần thông báo trước
Các yêu cầu phi tiêu chuẩn có thể được thực hiện
